In continuità con l’articolo dedicato alla modifica del Nobsound 6p3p, presento oggi un nuovo progetto commissionato da un cliente: la realizzazione da zero di un amplificatore Single Ended con valvole 6L6G e 6L6GC, completo di schema e set di trasformatori progettati su misura.
L’obiettivo era semplice ma ambizioso: replicare la bontà sonora del circuito utilizzato sul Nobsound, migliorandone ogni aspetto, eliminando i compromessi imposti dai componenti economici e offrendo un risultato pienamente Hi-Fi.
Il cuore del progetto: trasformatori SB-LAB

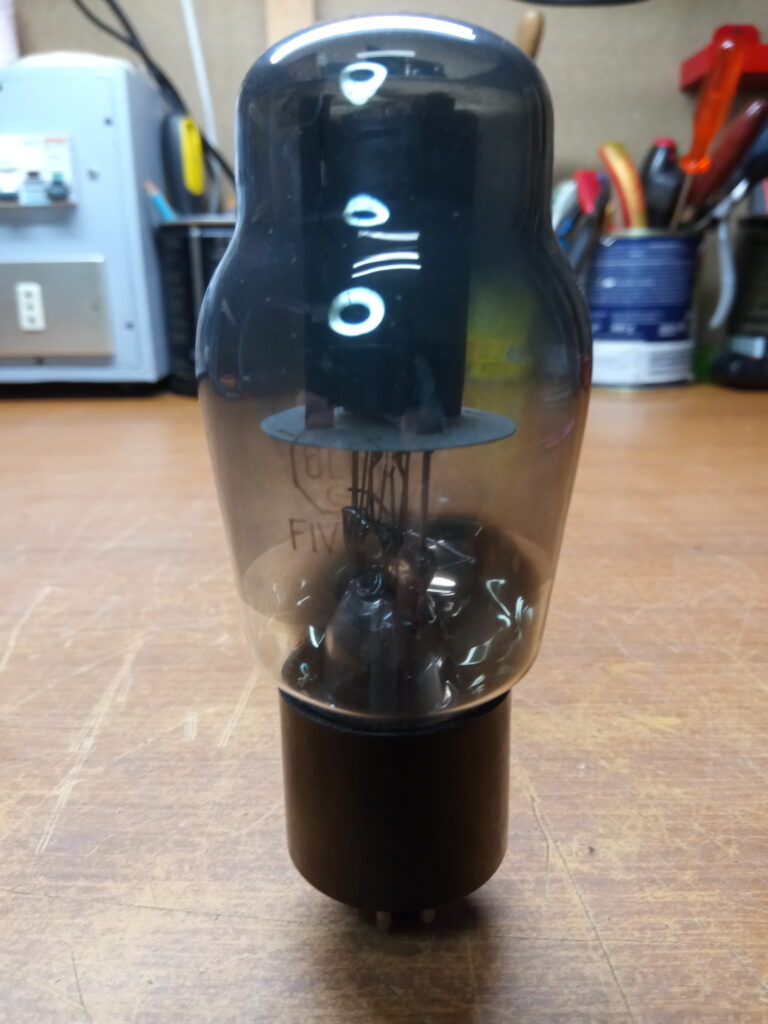

Per questo nuovo amplificatore, che ho deciso di chiamare Lupino 6L6, ho utilizzato trasformatori di uscita SB-LAB SE4K2-6L6, progettati appositamente per valvole 6L6 in configurazione Single Ended. Questi trasformatori, a differenza dei piccoli nuclei sacrificati del modello cinese, sono realizzati con materiali e dimensioni adeguati per garantire una risposta estesa e lineare su tutta la banda audio, inclusi i registri bassi. Clicca qui per conoscere tutta la famiglia delle valvole 6L6 e le sue varianti.
Ho progettato anche un nuovo trasformatore di alimentazione dedicato, il modello 25S112, che fornisce tensioni e correnti corrette senza essere “tirato al collo” come spesso accade nei modelli economici. Il filtraggio è stato affidato a una induttanza SB-LAB 16S64, dimensionata per garantire un funzionamento silenzioso, stabile e senza ronzìi, anche con valvole ad alto consumo.
Circuito aggiornato e ottimizzato
Dal punto di vista dello schema, il circuito ricalca quello utilizzato nel progetto Nobsound modificato, ma con alcuni miglioramenti. In particolare, ho ridotto il tasso di controreazione, rendendolo compatibile con l’impiego di trasformatori di qualità superiore.
Infatti, quando si utilizzano trasformatori ben progettati, con un nucleo ampio e un’induttanza primaria adeguata, è possibile ottenere un’estensione eccellente anche sulle basse frequenze senza dover ricorrere a livelli eccessivi di controreazione. Il risultato è un suono più aperto, naturale e arioso, mantenendo comunque un ottimo controllo sui carichi reali.
Ho collaudato il circuito su banco aperto, montato provvisoriamente su tavolaccio per le misure strumentali preliminari. I risultati ottenuti confermano l’efficacia del progetto: risposta in frequenza lineare da 10 Hz a 40 kHz con una tolleranza di -1 dB, distorsione armonica totale (THD) contenuta allo 0,8% e un fattore di smorzamento (DF) pari a 5,1. Valori più che soddisfacenti per un single ended in classe A, che garantiscono un ascolto controllato ma al tempo stesso naturale e dinamico.

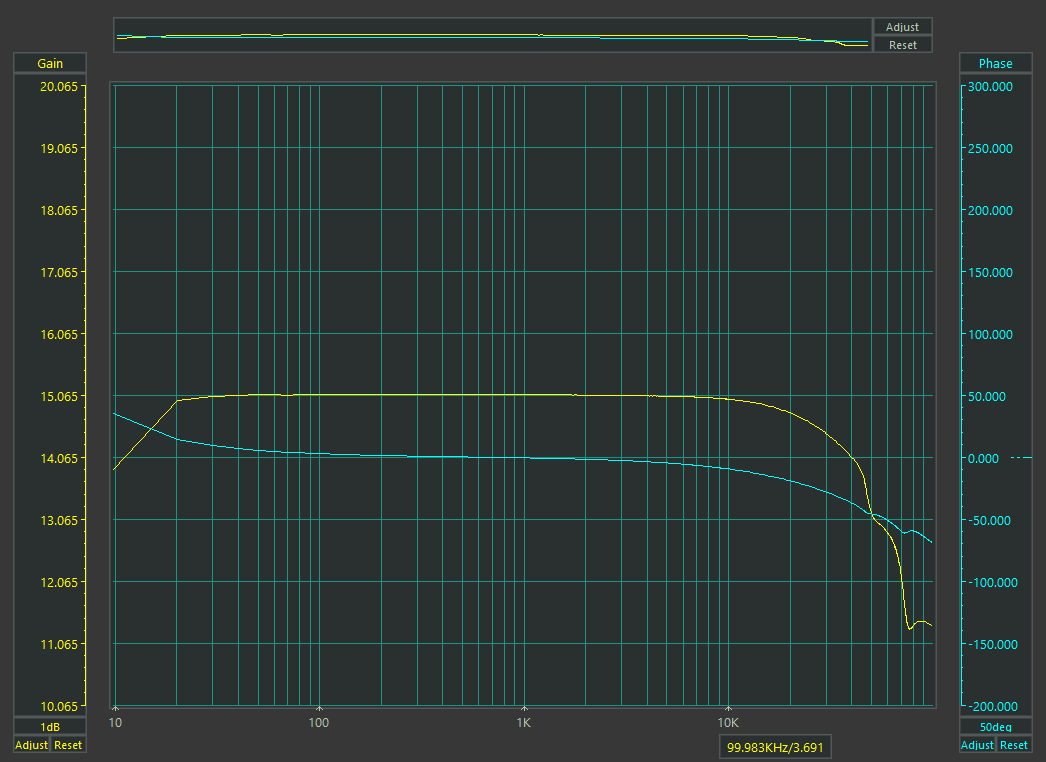

Risposta in frequenza con il trasformatore SE4K2-6L6

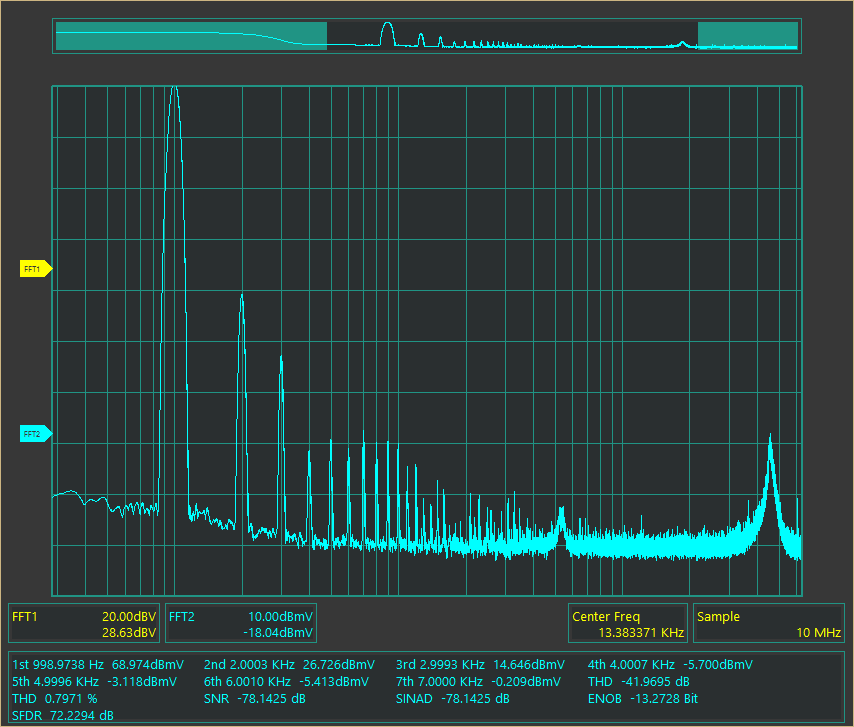

Distorsione armonica

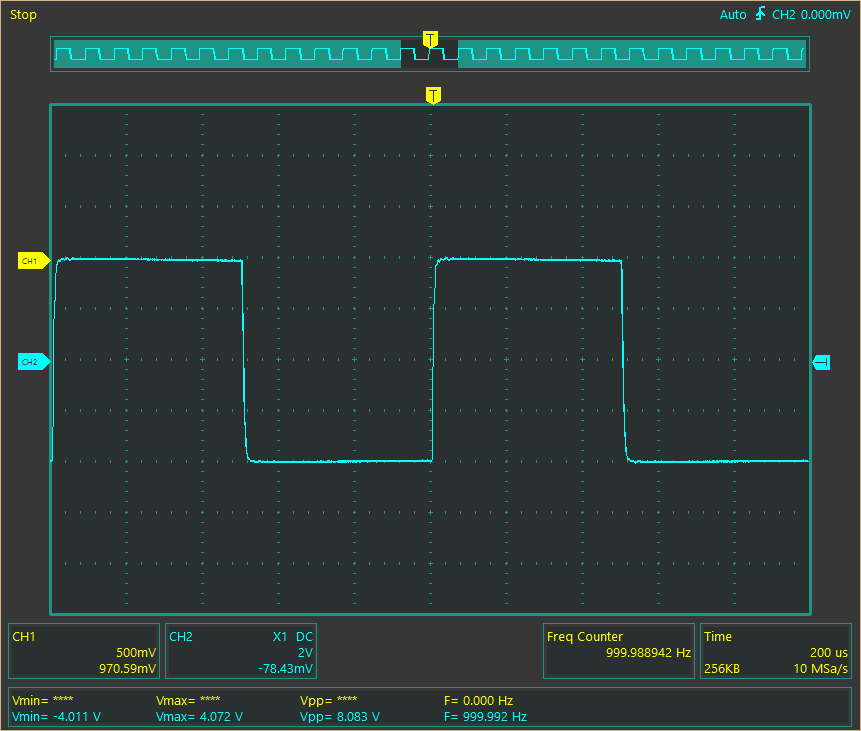

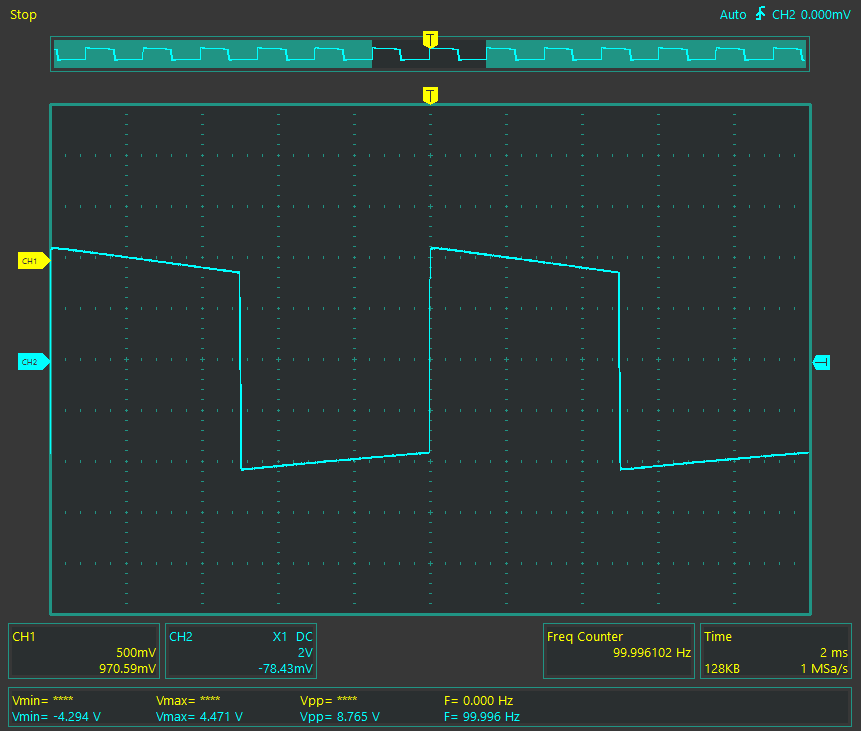

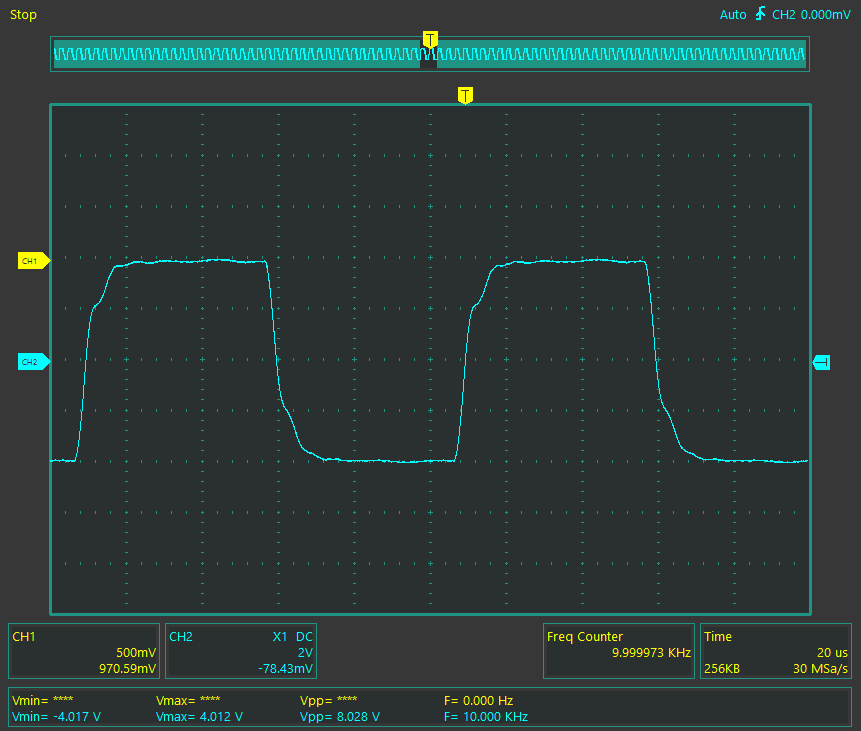

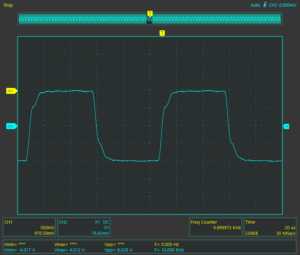

Quadre a 100Hz / 1khz / 10khz
Lupino 6L6 è un progetto pensato per chi desidera realizzare un amplificatore Single Ended 6L6 partendo da zero, senza scendere a compromessi. Grazie ai trasformatori SB-LAB progettati appositamente e a un’alimentazione ben dimensionata, offre prestazioni superiori e una timbrica raffinata, con tutta la semplicità e immediatezza di uno schema collaudato. Per chi desidera approfondire o ordinare il set di trasformatori per questo progetto, è possibile contattarmi direttamente tramite il form contatti.
