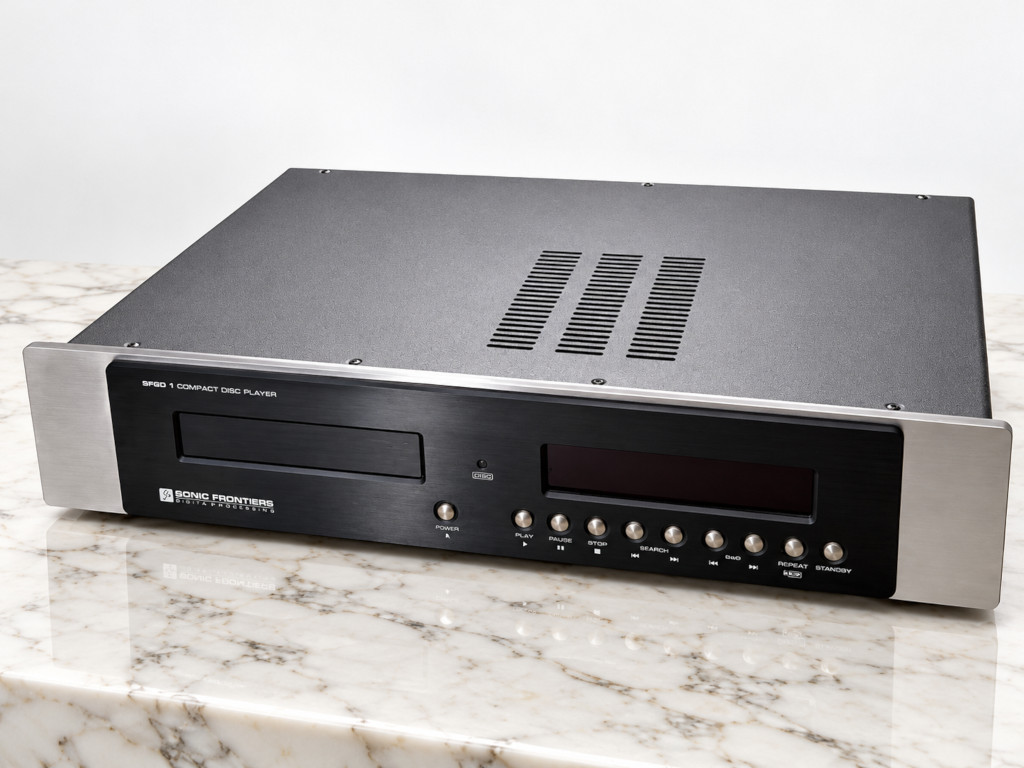

Il Sonic Frontiers SFCD-1 è un prestigioso lettore CD valvolare Hi-End prodotto in Canada nella seconda metà degli anni ’90, un apparecchio che rappresenta uno degli esempi più interessanti dell’integrazione tra tecnologia digitale e circuitazione analogica a valvole termoioniche.
Presentato nel 1996, il Sonic Frontiers SFCD-1 veniva proposto a un prezzo di listino di circa 3.495 dollari, collocandosi nella fascia alta del mercato audiofilo dell’epoca. La sua architettura impiega una meccanica di lettura Philips CDM 12.4, un convertitore digitale-analogico UltraAnalog D20400A a 20 bit e un decoder HDCD Pacific Microsonics PMD100, una combinazione particolarmente raffinata per quegli anni.
La sezione analogica di uscita è affidata a due valvole 6922/E88CC, una per canale, che lavorano in una configurazione bilanciata. Sul pannello posteriore sono infatti disponibili sia le tradizionali uscite RCA sbilanciate sia le connessioni XLR bilanciate.
Un’altra caratteristica distintiva di questo lettore è la notevole cura dedicata all’alimentazione: ben tre trasformatori indipendenti e dodici stadi di regolazione delle tensioni, una soluzione progettuale pensata per limitare le interferenze reciproche tra la sezione digitale, la meccanica di lettura e i delicati circuiti analogici. A distanza di trent’anni dalla sua commercializzazione, il Sonic Frontiers SFCD-1 rimane un apparecchio interessante e meritevole di essere mantenuto in funzione. Come spesso accade con le elettroniche di questa età, tuttavia, alcuni componenti possono guastarsi e la difficoltà nel reperire ricambi originali può rendere necessaria la realizzazione di soluzioni su misura.
Il guasto: lettore completamente spento e fusibile che salta
Mi è stato portato in laboratorio un Sonic Frontiers SFCD-1 completamente fuori servizio. L’apparecchio non si accendeva più e, tentando di alimentarlo, provocava l’immediata interruzione del fusibile di protezione.

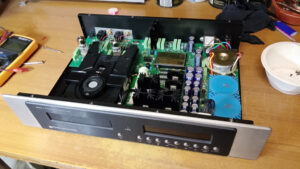

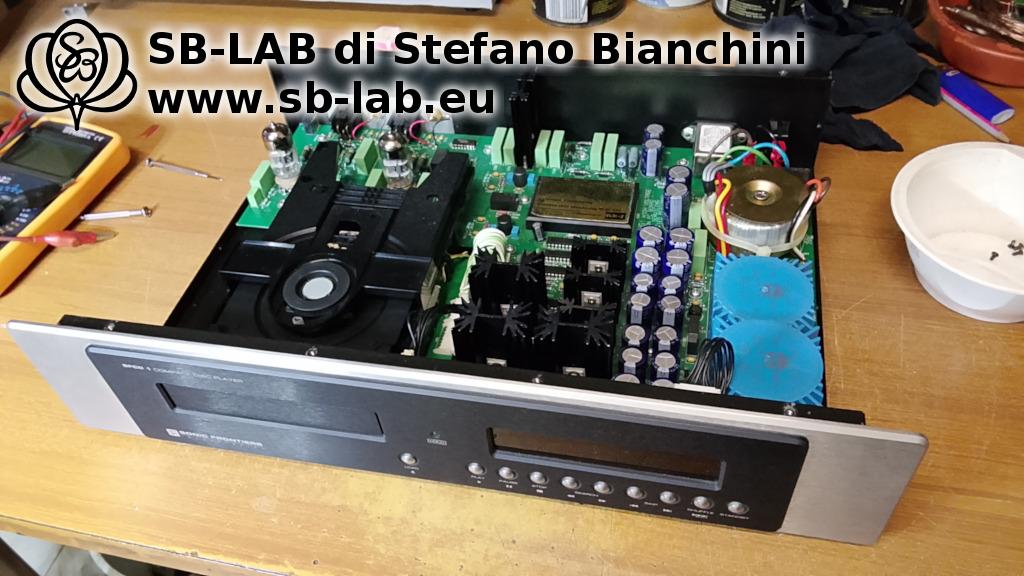

Un comportamento di questo tipo indica la presenza di un assorbimento anomalo particolarmente elevato, generalmente riconducibile a un cortocircuito nel circuito di alimentazione. Una volta aperto l’apparecchio, ho iniziato a esaminare la sezione di alimentazione per individuare l’origine del problema.
All’interno del lettore sono presenti tre trasformatori. Due di questi, incapsulati, forniscono le basse tensioni utilizzate dall’elettronica digitale, dai circuiti di controllo e dalle altre sezioni a stato solido. Il terzo è un trasformatore toroidale dedicato alle alimentazioni della sezione analogica, comprese le tensioni necessarie al funzionamento dello stadio valvolare.

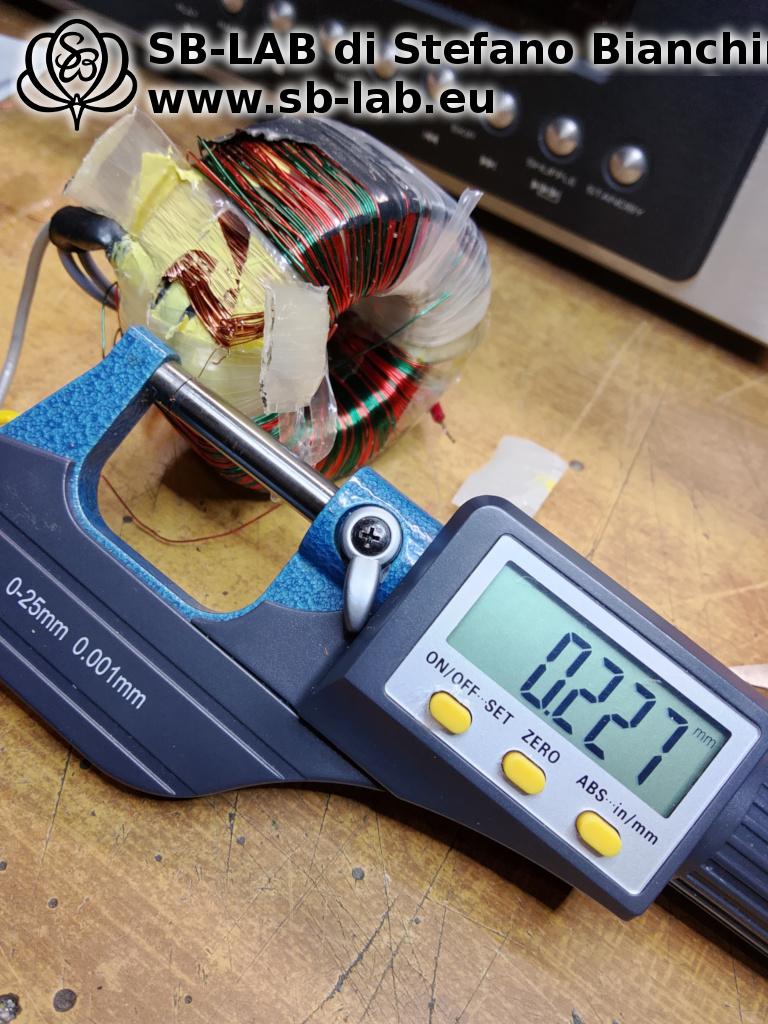

Le verifiche hanno permesso di individuare il responsabile del guasto proprio in quest’ultimo componente: il trasformatore toroidale originale presentava un cortocircuito netto sull’avvolgimento primario. Il trasformatore era quindi irrimediabilmente guasto e doveva essere sostituito.
Il problema del ricambio: un trasformatore toroidale fuori standard
La sostituzione di un trasformatore di alimentazione costruito appositamente per un apparecchio Hi-End non è sempre un’operazione semplice. Nel caso del Sonic Frontiers SFCD-1, il trasformatore originale è un modello toroidale di piccole dimensioni, realizzato con caratteristiche elettriche specifiche per i circuiti che deve alimentare.
Far costruire un solo esemplare su misura da un’azienda specializzata nell’avvolgimento di trasformatori toroidali comporta generalmente costi piuttosto elevati. Inoltre, non tutte le aziende dispongono delle attrezzature necessarie per avvolgere nuclei toroidali così piccoli.
Considerando queste difficoltà, ho deciso di percorrere una strada differente: progettare e costruire un trasformatore sostitutivo utilizzando un tradizionale nucleo a lamierini EI. L’obiettivo non era replicare la forma del componente originale, ma realizzare un trasformatore elettricamente compatibile, capace di fornire le tensioni e le prestazioni necessarie al corretto funzionamento dell’apparecchio.
Realizzazione del nuovo trasformatore SB-LAB

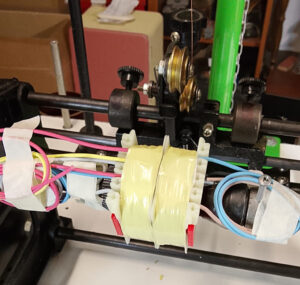

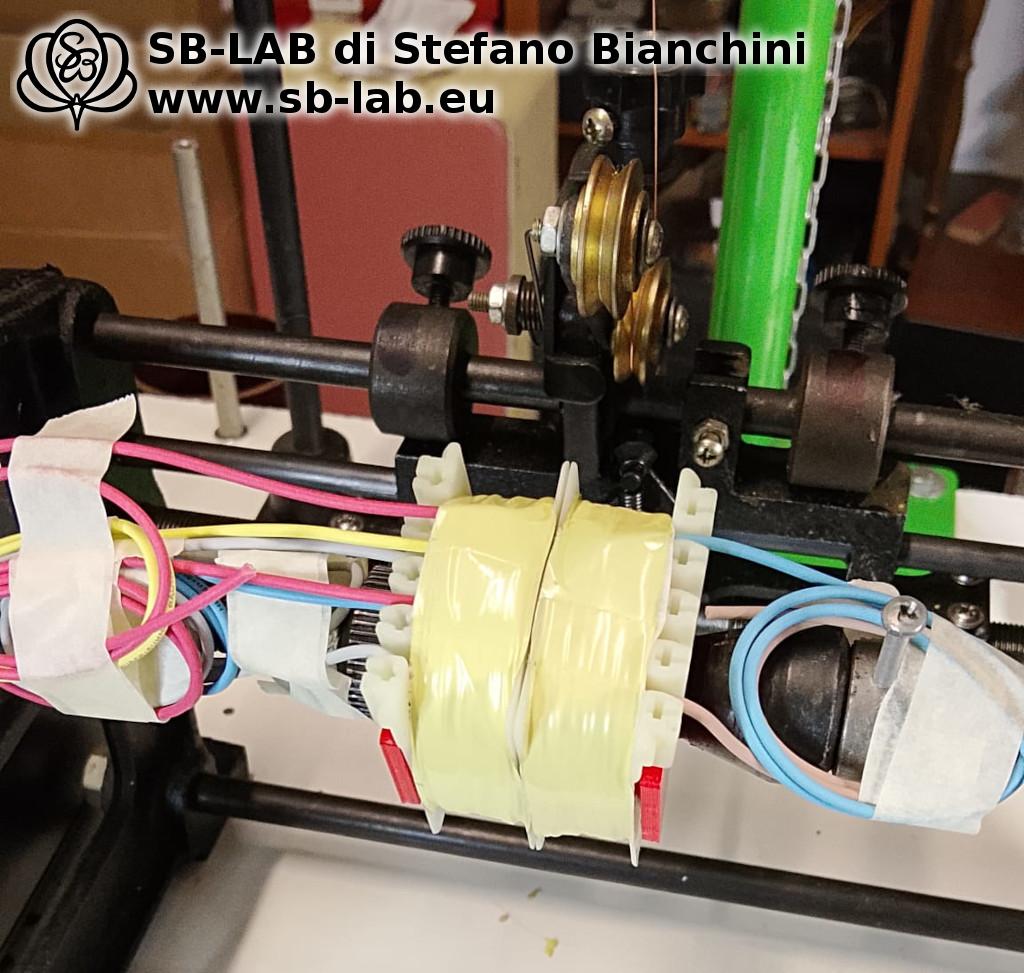

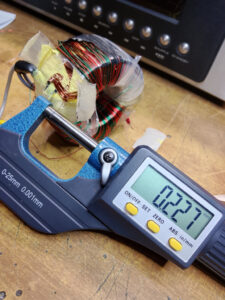

Ho quindi realizzato un nuovo trasformatore di alimentazione con avvolgimenti dimensionati per le esigenze del Sonic Frontiers SFCD-1, impiegando un pacco di lamierini magnetici di tipo EI al posto del nucleo toroidale originale.
Questa soluzione permette di ottenere un componente costruibile con le normali attrezzature di avvolgimento del mio laboratorio, senza dover ricorrere alla produzione industriale di un toroidale personalizzato in esemplare unico. Naturalmente, il nuovo trasformatore presenta una forma e un sistema di fissaggio differenti rispetto a quello montato in origine dal costruttore.

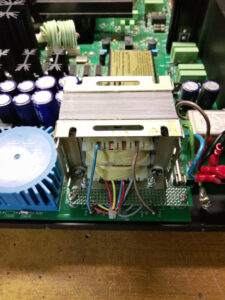

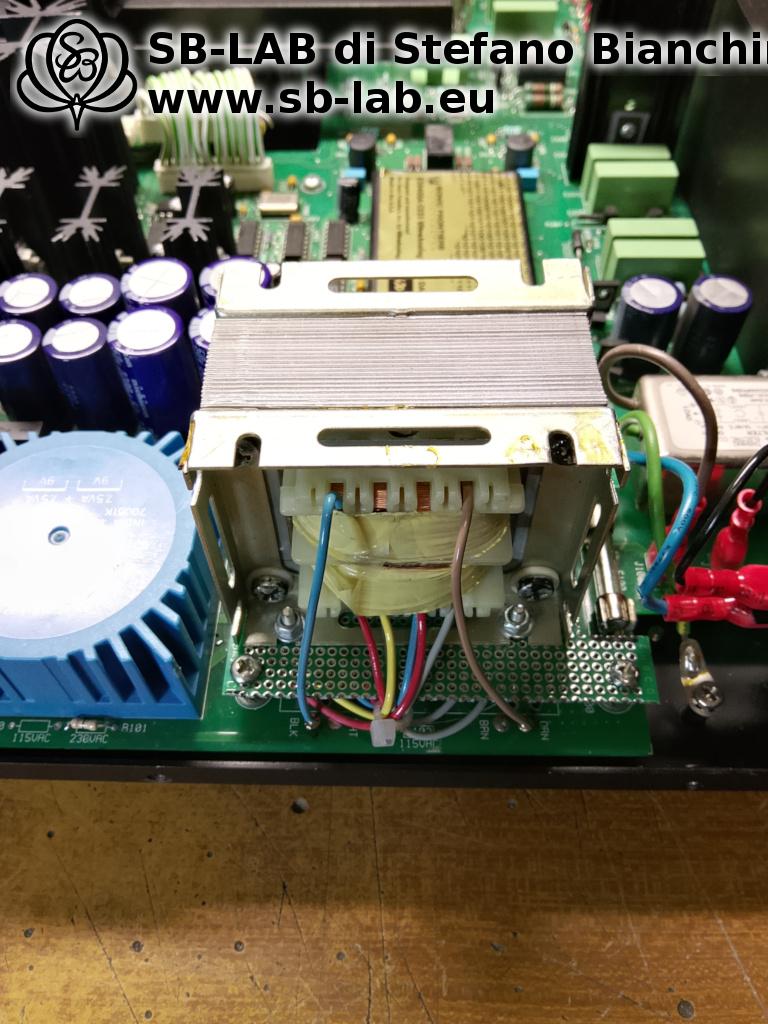

Per risolvere il problema dell’installazione meccanica, ho realizzato una piastrina di supporto in vetroresina, opportunamente adattata per consentire il fissaggio del nuovo trasformatore all’interno del telaio del lettore. In questo modo è stato possibile alloggiare il componente sostitutivo in maniera stabile e ordinata, pur mantenendo una costruzione meccanica diversa da quella originale.
Il risultato è un ricambio che non pretende di essere esteticamente identico al toroidale Sonic Frontiers, ma che ne svolge correttamente la funzione elettrica.
Il Sonic Frontiers SFCD-1 torna a funzionare
Una volta installato il nuovo trasformatore e ripristinati i collegamenti di alimentazione, il lettore CD ha finalmente ripreso a funzionare. Il problema del fusibile che saltava è stato risolto e l’apparecchio è tornato perfettamente operativo, con la sua sezione digitale e lo stadio analogico a valvole nuovamente funzionanti.
Questa riparazione dimostra come, anche nel caso di elettroniche Hi-End con componenti originali difficili da reperire, sia possibile intervenire in maniera efficace senza dover necessariamente riprodurre ogni particolare costruttivo del pezzo guasto.
Nel caso specifico, la sostituzione del trasformatore toroidale originale con un modello a lamierini EI ha consentito di recuperare completamente il Sonic Frontiers SFCD-1, evitando i costi e le difficoltà legati alla realizzazione di un toroidale custom.

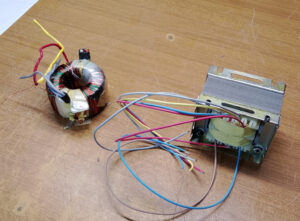

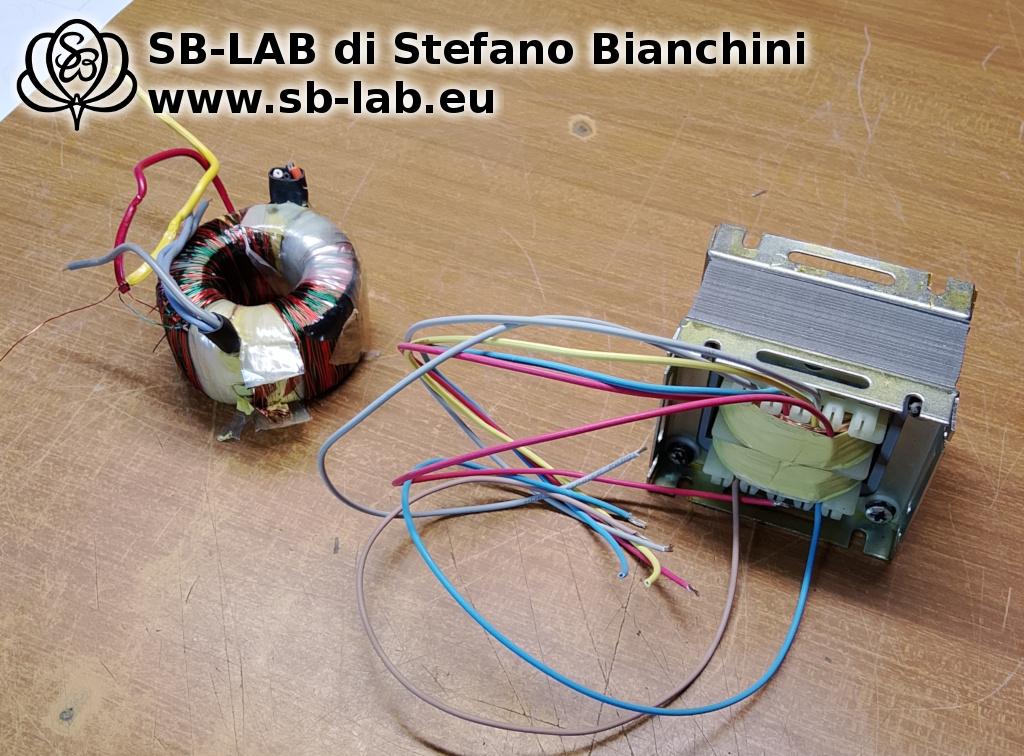

Trasformatore di ricambio Sonic Frontiers SFCD-1 – Codice SB-LAB 26S133
Il trasformatore realizzato per questa riparazione è disponibile anche come ricambio sfuso, per chi possiede un Sonic Frontiers SFCD-1 con il trasformatore di alimentazione della sezione valvolare guasto. Il componente può essere ordinato presso SB-LAB facendo riferimento al seguente codice: 26S133 – Trasformatore di alimentazione sostitutivo per Sonic Frontiers SFCD-1.
Si tratta di un trasformatore elettricamente compatibile con l’originale, ma costruito su nucleo a lamierini EI. Poiché le dimensioni e il fissaggio sono differenti da quelli del componente toroidale di fabbrica, la sua installazione richiede un opportuno adattamento meccanico. Una soluzione per riportare in vita un lettore CD valvolare di pregio, senza dover rinunciare a un apparecchio ancora perfettamente valido soltanto a causa di un trasformatore di alimentazione guasto.
